Eigenbau MB AROCS SLT 8x8

[drbau]

Hallo in die Bastelgemeinde,
zu meinem Tieflader , https://www.modelltruck.net/showthread.php?61929-4-Achs-Tieflader-RC4WD
brauche ich nun ein Zugfahrzeug welches auch die Funktionen des Tiefladers mitnimmt.

So entsprang die Idee einen MB Arocs SLT 8x8 im Teileigenbau herzustellen. Die Kabine soll von Tamiya kommen. Da wir die bereits als 3 Achser Zugmaschine im Einsatz haben. Also eine zweite als Vierachser dazu.
Das Chassis , kommt von pawa , unser erstes baugleiches steckt seit 2017 in unserem MB SK Slt 8x8 und hat sich super bewährt.
Der Schwerlastturm wird ein Eigenbau sein. Da die im www angebotenen SLTs mir einfach zu hochpreisig sind.
Also Liste gemacht und Teile eingekauft. Chassis, Fahrerhaus, Lufttanks, Dachlampenbügel, Metallgitter vor den Scheinwerfern, Anhängekupplung, Leiter, Grobstollenreifen für die Zwillingsachsen, puhhh etc...
Bilder und wie es weitergeht folgt . . .



[Bastl]

Hallo Peter,

bin gespannt und freue mich auf den Baubericht



[drbau]

Hallo Rainer für dein Interesse,

da die Kabine zuerst eingetroffen war begannen wir mit dem Teilzusammenbau und der Herstellung einer Registerkupplung




Die Registerkupplung entstand aus einer Leiterplatte Cu-Epoxi-Cu , die ich mal bei Conrad gesehen und gekauft hatte . Denn Sowas kann mna ja immer mal brauchen
Messingplättchen gelötet und mit 2mm Innensechskantschrauben zusammen gefügt.

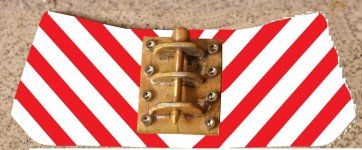

Auf dem PC die Markierungsstreifen virtuell aufgebracht

das war ausser viel Zeitspielerei für NIX.

Inneneinrichtung begonnen . Das Armaturenbrett in Grau lackiert und mit den Stickern beklebt.

Das schaut , wie ich finde ganz gut aus. Da hat sich bei Tamiya auch was weiter entwickelt. Wenn iich da an meinen ersten Globe Liner denke. Da gabs ein paar Streifen, Schriftzüge, USA Nummernschilder und fertig.

Registerkupplung lackiert und montiert


Die Stoßstange an die Kabine gestellt


Gefällt mir schon ganz gut. . .



[Catwoman]

Hallo Peter,

Das sieht schon gut aus, wird bestimmt ein schöne Schwerlast LKW.

Liebe Grüsse, Charlotte.



[gismow]

Moin Peter,

die Schwerlastkupplung gefällt mir sehr gut, aber die Befestigung solltest du dringend überarbeiten. Die beiden fetten Schraubenköpfe zerstören den Gesamteindruck.

Auch wenn es schon lackiert ist, bearbeite das Loch mit einem Senker, setze eine Senkkopfschraube ein (von hinten mit einer Mutter gesichert), verspachtel das ganze und lackiere nochmal drüber. Dann hast du nach hinten 2 Stehbolzen mit Gewinde und kannst sie an der Karosserie von hinten verschrauben.



[Bastl]

Hallo Peter,

da muss ich Peter (Gismow) auch zustimmen.
Außerdem gefallen mir die 8 Inbusschrauben auch nicht wirklich. Sechskantmodellbauschrauben fände ich realistischer.
Ich habe einmal auf einem Autobahnparkplatz einen AROCS mit Registerkupplung entdeckt, da hatten die Sechskantmuttern der Registerkupplung sogar einen Kragen.



[drbau]

@Charlotte
@peter & rainer schau ma mal, wobei ich die Innensechskantschlauben gut finde. Ja okay mit den Kreuzschraubenköpfen mitten in der Frontplatte gewinne ich keinen Schönheitspreis

Nach und nach kamen die Zusatzteile an
Fahrer eingesetzt,


Scheinwerfergitter aus Metall zudem verschraubt. Also kein Kunststoff und keine Verklebung

Das war mir wichtig denn beim 3 Achser hatte ich gleich mal einen Anfahrschaden erlitten.

Spezialaufgabe Hochdach , Hmmm wie machen wir das

Also die Hochdachteile des Actros gekauft und in X und Y- Achsen auseinander geschnitten


und wieder verklebt




Spachteln Schleifen, Schleifen Spachteln und Spachteln Schleifen



[drbau]

Nun gings am Hochdach wieder etwas weiter













Die Teile mal provisorisch zusammen gestellt



[drbau]

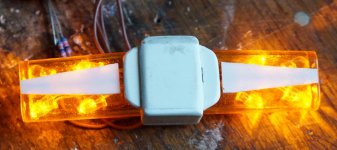

Auch ein Warnlichtbalken muss natürlich wieder auf das Dach nach mehrfach bewährter Methode



[drbau]

Nachdem das Hochdach , ja schon hoch ist muss ein Dachlampenbügel verbaut werden. Meine Wahl viel hier auf den von LESU , gekauft beim Kollengen Martin , SCM Modellbau


jedoch habe ich nur 5 von 6 Scheinwerfern verbaut. Wir wollens ja nicht übertreiben.

Das Chassies 4 Achs 8 x 8 kommt wie gesagt von Pawa , da wir damit schon sehr gute Erfahrungen gesammelt haben.


Die Kotflügel sind original Tamiya, mussten aber, um das Einlenken voll zu gewährleisten, an der Lenkachse ausgeschnitten werden







Die Stollenreifen kommen ebenfalls von pawa, haben eine Einlage können daher weicher oder eben härter eingestellt werden. Und was auch cool daran ist , ist die Aufschrift "Michelin"



[drbau]

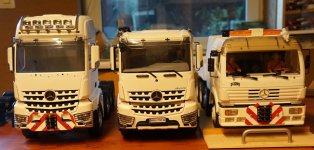

Vergleich Arocs SLT , Arocs, SK Slt,




Eine Anhängekupplung kriegt er natürlich auch
wir haben wiederum auf altbewährtes von Carson zurück gegriffen


Für die seitlichen Tanks mussten neue, geänderte Halterungen her. Die haben wir aus Messing gelötet und verschrtaubt,


Nun zu Thema Schwerlastturm. Ein Fertigmodell wollte ich nicht kaufen aus Zweierlei Gründen, 1. Unverschämt teuer und 2. nicht sicher ob der auf das doch etwas schmälere Arocs Fahrerhaus auch passt oder ob der des Actros dann doch zui breit ist.
Also blieb nix anderes übrig als ein Eigenbau, der Rahmen ist aus Messingwinkel gelötet und geschraubt,




Die Einbauteile werden aus Kunststoff gebaut.



[drbau]

Am Schwerlastturm einwenig weiter gebastelt
Dazu auch 5 Tanks aus dem www gekauft
Tank Imitat mal grob aus PS gebaut , Bateriekasten vom Original und eine Leiter von Lesu geholt




Alles, bislang Vorhandene, mal grob zusammen gestellt


Da ich keine Ahnung vom Aufbau eines Schwerlastturmes habe vermute ich, dasd Bauteil auf der rechten Seite ist ein Kühler



Hier habe ich vorsorglich einen Lautsprecher für den späteren Sound mit eingebaut




und spachteln und schleifen und spachteln und ....

eine weitere Stellprobe gemacht



[fa0958]

Das sieht ja mal TOP aus



[drbau]

Servus Franz, fürs Lob



[drbau]

Nun Braucht der Schwerlastturm ja auch Seitenverkleidungen.
Ich dachte erst das mach ich mir einfach und kauf die Teile aus dem "www" dazu.

Hier Bilder noch Ohne und unlackiert,








Die Befestigung auf dem Rahmen stellte sich auch , als nicht ganz einfach heraus. Denn sie muss gut halten jedoch leicht abnehmbar sein um den Fahrakku tauschen zu können. Also habe ich Messing Flach und Rohrmaterial zusammen gelötet und am SLT angeschraubt sowie im Rahmen längere 3mm Schrauben nach oben, sozusagen als Dorne, eingeschraubt.

Davon gibt es leider keine Bilder

Die gekauften Seitenverkleidungen sind für den Actros gemacht, der ja viel breiter und höher als der Arocs ist. Ursprünglich wollte ich die für den Arocs adaptieren. Habe das aber dann sein gelassen , weil unser Actros Giga Space einmal ein 5 Achser mit SLT werden soll, wo die Teile dann zum Einsatz kommen werden. Somit mußten die Seitenverkleidungen für den Arocs selbst gebaut werden...



[gismow]

Moin Peter,

dann hilft u. U. nur selbst bauen. Schau mal in meiner Signatur, da ist ein Link zu meinem SLT, da habe diese Seitenteile selbst gebaut.



[drbau]

@Peter Gismow, ein sehr schönes Modell dein Actros Slt



[drbau]

Manche DInge kann man eben nicht kaufen, so muss man eben darauf verzichten , oder sie selber bauen.
Vom Original kopiert und auf Arocs Masse verkleinert eine Skizze gemacht,



Aus 2,00 Millimeter PS Platte die Form grob ausgeschnitten



Diee linke Seite zuerst weil die einfacher herzustellen ist. Aber auch die Rechte Seite muss gemacht werden,


Die Lüftungsschlitze sind dabei die meißte Arbeit denn die verlaufen auch noch schräg durch die PS Platte,


Der obere Abschluß ist schräg nach Innen geneigt , kann so nicht gebogen werden. Also Streifen Inneinander kleben und spachteln bis es Glatt wird







Letzendlich noch Farbe drauf



Puhhh, aber gelungen



[Bastl]

Hallo Peter,

was für eine Geduldsarbeit, sehr gut gelungen

Das mit den Schlitzen hätte ich mir aber nicht angetan. Ich hätte den Schlitzbereich einfach ausgeschnitten und anschließend PS-Streifen schräg eingeklebt.
Bin gespannt wie's weiter geht.



[gismow]

Moin Peter,

und schon hast du ein Unikat geschaffen, herzlichen Glückwunsch...

Eine sehr schöne Arbeit.

So kannst du sagen "Das habe nur ich...".



[drbau]

Weiter gebaut ,
und lackiert Seidenmatt Tamyia Dose




Hier noch ohne Seitenteile und ohne Leiter



[drbau]

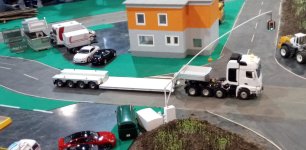

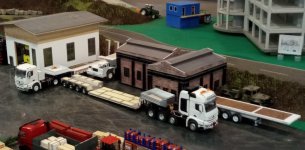

Hier noch Bilder gemacht bei der Modellbau Ried 2021
leider nicht ganz scharf





und eine paar Sekunden in Bewegung
https://www.youtube.com/watch?v=JRF9cigoGi0&t=3m10s

Nun bekommt er noch Licht und Sound von Beier. Sowie die optische Fertigstellung Scheibenwischer, Haltegriffe, Aufkleber etc...
Ausserdem bastle ich an einem Firmenlogo



[Catwoman]

Hallo Peter,
Schöne combination mit dem tieflader auflieger.

Liebe Grüsse, Charlotte



[drbau]

Besten Dank Charlotte und Peter

freut mich das er euch auch gefällt



[drbau]

Mittlerweile sind Licht und Sound eingebaut,
hier ein paar Bilder , auch ein Logo haben wir entwickelt. Es wird auf all unsere Weißen Trucks und Auflieger drauf kommen.
Bei uns gibts heuer keinen Christbaum . es wird der Arocs hingestellt














Jetzt gehts dann langsam in die Endrunde mit Komplettierung .
