Iveco StLF10 Staffellöschfahrzeug

[Bording]

Hallo,

eigentlich wollte ich ja mit einem amerikanischen Militärfahrzeug weitermachen, habe mich dann aber entschieden noch ein Feuerwehrfahrzeug zu bauen.
Es handelt sich um ein Staffellöschfahrzeug von Iveco mit einem zulässigen Gesamtgewicht von 7,49to. Das Fahrzeug läuft bei uns in der Feuerwehr.



Das Fahrzeug wird wieder komplett im Eigenbau entstehen. Die Kabine wird 3D gedruckt nach einer Vorlage eines ähnlichen Models. Das heißt ich musste die stl Dateien mit Meshmixer bearbeiten, einiges habe ich auch neu konstruiert.



[Bording]

Hallo,

die Reifen sind mit etwas unter 60 mm Durchmesser recht klein. WPL Reifen habe ich mir auchangesehen, die haben aber kein Straßenprofil. Es blieb dann nur noch wenig übrig. Fechtner hatte passende Reifen, allerdings hatten die Hinterreifen (Carson Tiefladerreifen) eine zu kleine Felge. Da es Vollgummireifen sind konnte ich die relative problemloas ausfrehen



[mabuse61]

Hallo Bert,

schönes Projekt. Habe zwar selbst noch nie ein Feuerwehrfahrzeug gebaut. Finde aber die Thematik höchst interessant.

Viele Grüße,

Matthias



[Bording]

Hallo Matthias,

es gibt zwei "anstrengende" Punkte bei den Feuerwehrfahrzeugen: 1. die rote Lackierung 2. die vielen Details der Ladung
Punkt 1 erfordert viel schleifarbeit und helle Grundierung, denn rot ist wegen der geringen Deckkraft schweer zu lackieren
Punkt 2 ist durch den 3D Druck einfacher geworden. Bei meinem LF8 habe ich noch alles von Hand fertigen müssen, teilweise in Silikongussformen



[Bording]

Hallo,

die felgen habe ich wieder mit dem SLA Drucker gemacht. Konstruktiv konnte ich die alten Felgen vom TLF8 modifizieren. Da vorne und hinten leicht unterschiedliche Reifen sind, ahbe ich auch minimal verschiedene Felgen.



[Bording]

So, endlich mal ein Update.

Die aus dem Internet gekaufte Karosse (zum Glück nur 15€) gefiehl mir gar nicht. Eine stl Datei bearbeiten ist auch nicht das ware, darum habe ich angefangen die karosse selbst zu konstruieren. das sieht dann so aus:


Das war richtig Arbeit. Die Kabine wird aus PLA gedruckt, der Aufbau aus PS Platten gemacht.



[Bording]

Die Kabine sah dann so aus und wurde mit einem PLA Sekundenkleber zusammen geklebt



[Bording]

Ich wollte eigentlich wieder einen MFA Getriebemotor verbauen, leider gibt es die nicht mehr zu kaufen (außer für viel Geld in England). Ich habe dann bei ebay nach einem alternativen Motor gesucht und bin auf diesen JGB37-31Z gestoßen. Habe mir dann zwei Stück davon bestellt. Wie das mit den Chinasachen häufig so ist, war die Montage nicht so gut, also habe ich das Getriebe noch mal demontiert, ausgerichtet und dann wieder montiert. Das hat der Motor im Leerlauf fast 100mA weniger verbraucht. Nach einer ca. 2 stündigen Einlaufzeit ist der Strom dann weiter gesunken und man konnte den Motor gebrauchen.



Die Stoßstange war etwas stufig gedruckt, so das ich eigentlich viel hätte wegschleifen müssen. Dann habe ich die Funktion "variable Layer high" im meinem Slicer entdeckt und die Stoßstange noch einmal gedruckt. Das Ergebnis war schon beeindruckend, es muss nur noch weing abgeschliffen werden.



[Bording]

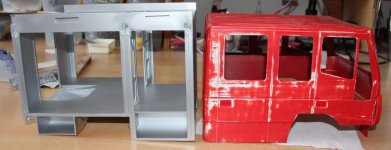

Heute fand dann die erste Stellprobe statt. Ich musste da noch ne Menge spachteln und schleifen, außerdem biegt das Dach etwas durch, da muss noch eine Verstärkung rein



[Bording]

Der Aufbau schreitet nun auch voran. Ich habe den wieder auf einer "Helling" gebaut. Ansonsten wird das alles schief und krumm. Das Verfahren hat damals schon bei meinem LF8 gut geklappt.



[Bording]

Der Aufbau schreitet voran



Und auch schon etwas Beladung ist vorhanden



[Bording]

Es ist mal wieder etwas Zeit vergangen...

Die Federn wurden dieses Wochenende installiert


Und der Aufbau ist fast fertig geworden



[Bording]

Da jetzt die Inneneinrichtung der Kabine dran ist habe ich mir auch Gedanken über eine Fahrerfigur gemacht. Dabei bin ich auf den folgenden beitrag von Youtube gestoßen
Das funktionier recht gut, bei der Erstellung der Figur muss man Char GPT verständliche Anweisungen geben oder Referenzbilder hochladen, ich habe z.B. meine Hände in einer bestimmten Position fotografiert.



[Bording]

und so sieht das dann in der Realität aus



[Bording]

Hallo,

in den letzten Wochen hatte ich nur bedingt Zeit und da habe ich mich dann um die Lackierung gekümmert.



Rot zu lackieren ist echt aufwendig, aber das Silber am Aufbau ist auch nicht ohne. Ich nutze dort Zinkspray welches sehr dünn aufgesprüht wird, da muss man exterem gut schleifen.



[Mac Gayver]

Das Silber vom oberen Bild sieht sehr gelungen aus.



[Bording]

Das Silber vom oberen Bild sieht sehr gelungen aus.

das finde ich auch. Das ist ein Zinkspray von Eurolock, das ist wesentlich besser als Lackspray in silber.

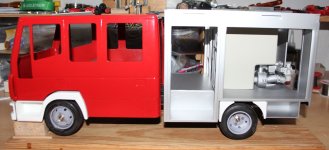

Nun ist erst einmal die Lackierung getan, erste Stellprobe







Jetzt habe ich mit der Elektrik angefangen die sehr ähnlich zu der von meinem TLF8 wird.
Hier die Blaulichter mit 8 LED und einem CD4017 als Treiberbaustein. Da kommt nur noch ein Taktsignal und eine geschaltete Masse vom Controller



[Bording]

Leider war die lackierung der kabine auf der linken Seite etwas rau, bei Versuch das zu glätten habe ich es dann vollständig ruiniert
Also noch einmal lackieren



Nebenbei habe ich meinen neuen 3D Drucker (Bambulab P1S) noch mal ausprobiert. Herausgekommen sind die Schlauch Tragekörbe



[Bording]

Die Innenausrüstung der Kabine ist nun dran, da sind in den letzen Wochen ein paar Teile entstanden



[Bording]

Die Inneneinrichtung der Kabine ist nun fortgeschritten und ich habe angefangen die LEDs zu verkabeln und auf eine Platine mit Vorwiderständen zu löten. Alle LED werden mit stabilisierten 6V versorgt und die Masse wird geschaltet.



[Bording]

Die Inneneinrichtung der Kabine nimmt nun auch Formen an



[Bording]

Es ist wieder was passiert, Ausrüstung und besonders die Beleuchtung wurde fertiggestellt.


Der Aufbau wurde wie im Original foliert



[Bording]

Es ging etwas weiter - die Elektronik ist komplett im Tank eingebaut



Unter drunter ist der Akku.

Heute war das Wetter sonning und windstill und ich hatte Zeit, also habe ich mal wieder was lackiert


Für die Beladung sind nun auch fast alle Teile fertig und werden vorbereitet



[Bording]

Endlich sind die Rollos fertige. Das ist eine Schweinearbeit im wahrsten Sinne. Die Alustreifen müssen entgratet und geschliffen werden, das dauert ewig und macht einen Haufen Dreck.



[drbau]

Servus Bert,
viel Arbeit und Dreck macht ein umso tolleres Modell
